水力升柱器使用操作規程

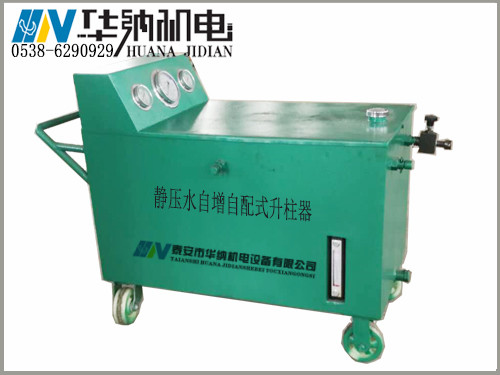

SZ-15型水力升柱器使用操作規程?

www.peguspacks.com

一、適用范圍?

第1條?本規程適用于煤礦使用SZ-15型水力升柱器作業的人員。?

二、使用條件?

第2條?本設備適用于巷道維修、掘進、邊角煤開采、搶險救災時單體液壓支柱的升柱作業。?

第3條?設備的操作人員必須是：經過專業技術培訓、考試合格，?并持有操作證的架棚支護工或端頭維護工。? ????

第4條?當設備周?chē)h(huán)境中的溫度低于0℃時，嚴禁使用。當確有結冰危險時，必須使用壓縮空氣接進水口，將設備中的余水排出。

?

三、安全規定? ????

第5條?使用SZ-15型水力升柱器時，進液口的壓力不得大于2.0MPa，以1.5-2.0MPa為宜。? ????

第6條?使用SZ-15型水力升柱器時，從井下2寸靜壓供水管引入進液，進液使用的膠管耐壓不得低于4.0?MPa；從出液口至注液槍的膠管，耐壓不得低于40?MPa。?

第7條?設備不用時，必須關閉進水截止閥。?

第8條?使用時，應嚴防缺油。本機儲存油箱容量為50L，使用?時，至少加入20L。?

第9條?進液膠管必須使用φ19膠管，出液膠管必須使用φ16高壓膠管。?

第10條?升柱工作結束后，必須關閉進液口截止閥。?

第11條?因注液槍接口為φ10，出液膠管為φ16，使用時必須將φ16變φ10的變頭接在注液槍上。?

第12條?本機在使用過程中，泄水口有余水排出，是正常泄水。若將泄水口堵塞，本機將無法工作，因此嚴禁堵塞泄水口。?

第13條?檢修或維護本機時，必須將進液口的截止閥關閉，并打開注液槍排出殘余壓力水后，方可檢修或維護。

第14條?本機的單向閥每四周保養一次。取下之前請牢記安裝位置與方向（有標記的一端是出口）。保養方法：取下單向閥，

進口朝上，灌滿潤滑稀油（任意牌號的機油或乳化油），快速推動閥芯往返幾次。保養后，反向吹氣檢驗，反向關閉應嚴實、不漏氣。?

第15條?本機的水過濾網每四周清洗一次。?

第16條?本機不用時，應關閉進液口截止閥，并將進、出口用防塵布包好，防止雜物進入。

?

四、操作順序?

第17條?初次使用本設備應按下列順序操作。?

①選擇適當的位置，將設備的進液管路與井下2寸靜壓供水管聯接；將出液管、注液槍接通。?

②加入至少20L的乳化油。?

③打開進液口的截止閥，調節進液口壓力，使其處于1.5-2.0MPa。

?④打開注液槍排一排空氣，直至有穩定的水流排出。?

⑤將注液槍接在需要升柱的單體液壓支柱上。?

⑥升柱，此過程大約需要35-40秒。?

⑦升柱工作結束后，關閉進液口截止閥。? ???????????????????????????????????

泰安市華納機電設備有限公司?????????????????????????????????

2011年5月16日
