錨桿調直機介紹

錨桿調直機

MTZ-1型錨桿調調直機的特點：

1.煤礦用錨桿調直機壓力大、拉力大；

2. 礦用錨桿整形機采用液壓式結構，操作靈活、維護方便；

3.MTZ-1型錨桿調正拉直機結構緊湊，布局合理，穩定性強；

4.錨桿調正拉直機運轉平穩，可靠性強、壽命長、效率高。

錨桿拉直機的工作原理及結構：

礦用錨桿液壓調直機由泵站提供動力，工作時將彎曲的錨桿在壓緊裝置下進行初步壓直，然后插入巷道錨桿調直機前后夾緊裝置夾緊，啟動主工作油缸進行拉直，使之產生塑性變形，從5而達到修復的目的，使錨桿拉直。

礦用錨桿修整機 主要由機架、主工作油缸、前后夾緊裝置壓緊裝置、泵站、控制系統等組成。

MTZ-1錨桿調直機的開發原因：

過去人工調直錨桿費力大不安全，而且極易破壞錨桿螺紋導致報廢，泰安市華納機電設備有限公司現在開發的MTZ-1型錨桿調調直機，礦山錨桿調直修復設備采用液壓動力，拉力大，可將彎度大的錨桿一次性拉直。2米錨桿調正拉直機工效提高2到3倍，方面快捷，安全穩定性好，不會(huì )破壞錨桿螺紋，整形調直后的錨桿復用時和新的錨桿沒有區別，保證維修質量，礦山錨桿調直修復設備減少了新材料的投入,實現循環再利用，節支降耗效果良好。

技術參數：

1、技術特征

A、電動機：型號Y132M-4，功率：7.5KW，電壓：380V。

B、液壓站：壓力31.2MPa 流量：25ml。

2、工作油缸

A、最大拉力：40KN，

B、工作長度：橫向移動2000mm，

C、外形尺寸（長×寬×高）：6200mm×100mm×1400mm。

D、總重：2.5T

E、調整錨桿規格：直徑φ18mm-φ22mm， 長度：1000mm-2500mm。

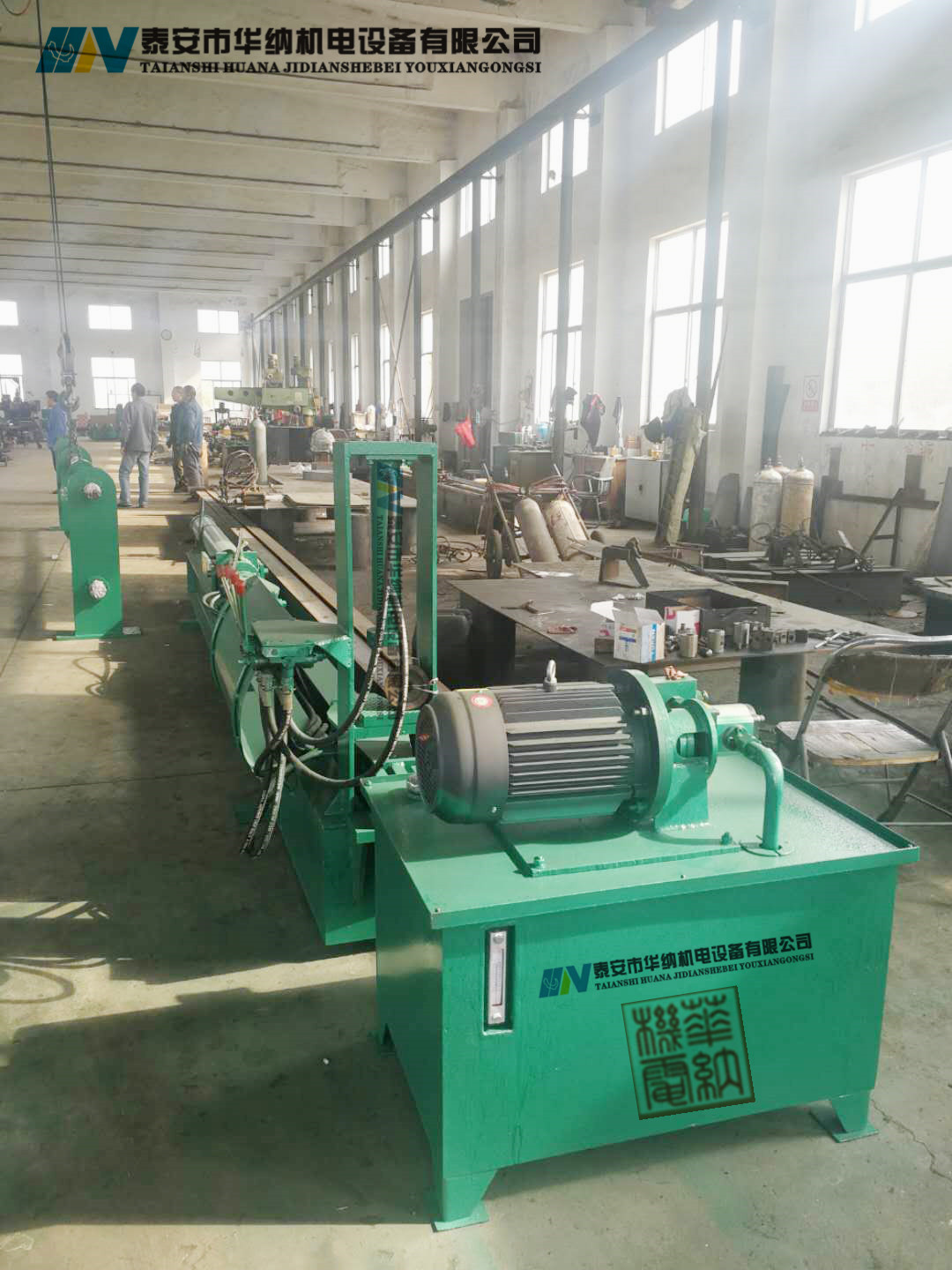

          上圖為：錨桿調直機車間實物圖片

泰安市華納機電設備有限公司生產的液壓設備：

1、單體支柱拆柱機

2、三用閥試驗臺

3、單體支柱密封質量檢測儀

4、單體支柱磨缸機

5、單體支柱撐缸機

6、單體支柱校直機

7、油缸外圓拋光機

8、缸柱清洗機（油缸清洗機）

9、閥柱試驗機

10、單體支柱保壓試驗機

11、錨桿調直機
