礦山懸掛羅盤

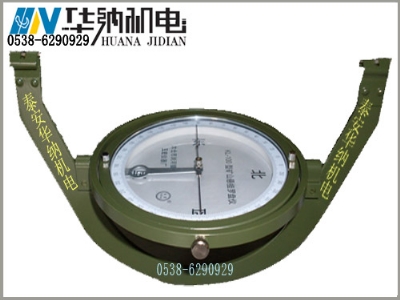

礦山懸掛羅盤儀，礦用懸掛羅盤儀:BJW-KL-100型，DQL100-G1型礦山懸掛羅盤儀

一、儀 器 的 用 途：礦山懸掛羅盤儀、坡度規兩者組成一套，作為礦山輔助測量?jì)x器。儀器主要用于采區次要巷道和回采工作面磁方位角和羅盤儀導線邊的傾斜角測量。

       二、基 本 參 數

  (一) 羅盤儀

   （１）磁針長100mm；

  （２）度盤最小格值１°；

  （３）估讀值30′；

   （４）儀器及附件總重量00.5Kg ；

(二)坡度規

   （１）外徑200mm；  （２）最小格值20′；

  （３）儀器重量50g；

三、儀 器 的 結 構

       礦山懸掛羅盤儀由彎臂支架組、圓環架組、羅盤盒組、磁針組四個主要部分組成。前三者形成萬向支架，可使羅盤盒在任一方向平衡。

四、使 用 方 法

儀器的使用借助于測繩支承導向，并用目測置中整平、讀數。在拉緊測繩之后，首先以坡度規使之調平或測斜傾角，然后懸掛羅盤儀進行磁偏角測定。為了讀數方便，懸掛羅盤儀時使度盤零端對正測示前方。在測道上若坡度較大，有礙測繩水平的情況，測時則用階梯法分段測量，努力使各段測繩平行在水平面內。   要是測點附近有導磁性物質影響，則用交差法消除，即儀器置中于測點上，向測點兩側進行導向測定。

如圖：01 02 03為測點。為了減少導磁體的影響，在進行測試時，我們例舉一些物體的最少距離羅盤儀的數值作為參考： 軌道至羅盤儀 １.5m 礦車至羅盤儀2—2.5m  鐵管至羅盤儀0.5m礦燈至羅盤儀0.5m，  還要注意儀器中的方向盤上的注字：“東”、“西”方位與地理方位是相反的。

五、儀器的檢修和維修

 (一) 檢修：（１）羅盤儀的磁針應有足夠的靈敏度。   磁針靈敏度的檢驗是在同一測繩上將儀器懸掛數次，每次重新讀數值不應超過±１°/２，磁針靈敏度的降低可能是由于支承磁針的軸尖變鈍，磁針磁性減弱，或灰塵與污垢落入儀器內所引起，使用者可按具體情況進行檢修之。

（２）羅盤儀盤體在水平位置時，磁針也應該水平。在讀數時磁針應平衡并為水平狀態。為了使磁針平衡，可以通過移動磁針一端的銅線達到磁針的平衡。

（３）羅盤儀上通過刻線數字０°—180°的直徑應與被作為懸掛儀器繩索方向相重合，如果通過檢驗發現羅盤儀直徑與繩索不重合，則所有讀數都會(huì )和真值相差一數值。該項的檢驗是將羅盤儀懸掛兩次，一次先將零端向前，然后再將讀數180°向前，這時兩個讀數應相差180°。如果不是這樣，則必須從儀器兩個位置的讀數中取算術平均值。而且以后處處都用儀器讀數二次。在計算算術平均值時，第二個讀數必須加上或減去180°，才能得出相同的磁方位角。

 (二)維護：（１）儀器不宜置于潮濕及溫度太高之處，必要時可在儀器木箱內適量的放置一些干燥劑使之吸收水分。（２）儀器不用時，須用制動螺釘支起磁針，以免軸尖受到不必要的磨損。（３）儀器內部使用年久有不清潔之處，可將玻璃蓋取下，用軟毛刷刷去其表面灰塵，或用清潔軟細紗布輕輕擦凈，切不可多擦，以防分劃線和字跡被擦模糊而損害儀器。（４）儀器用過后應放入木櫥內，并建議使磁針之磁極與地磁極相合，則磁針之磁性可以保持常久。（５）儀器在使用或攜帶時，防止碰撞及所有對儀器有害之振動。

技術參數：度盤最小格值 1°， 估讀值 30′，儀器及附件總重量 0.5Kg，磁針長 100mm。
