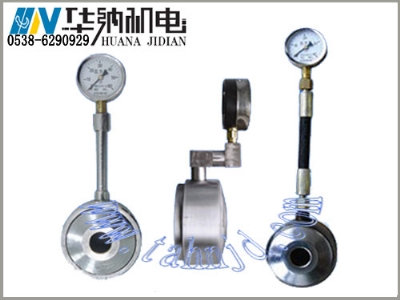

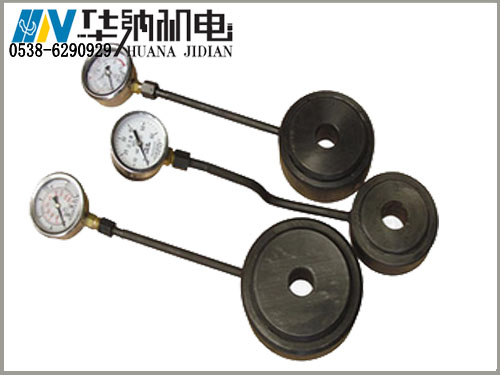

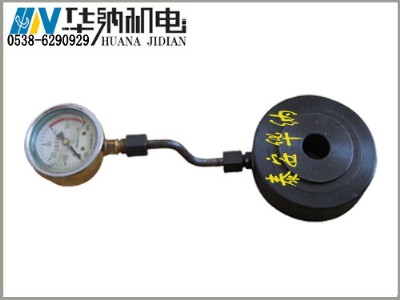

MCZ-100/200/300/400礦用錨桿（錨索）測力計 錨桿測力計是測定錨桿受力變化的儀器，它對工程中常見的各類錨桿均可使用。通過對錨桿工況的監測，以便對錨桿支護質量進行監控，因而也對巷道、峒室、圍巖應力（應力顯現）進行監控，是研究巷道峒室之穩定性不可缺少的監測儀器。 技術參數： ①工作壓力：0～60MPa； ②外徑：100mm； ③內徑：80mm； ④中心孔徑：24mm； ⑤分辨率：0.1MPa； ⑥工作液：3#黃油； ⑦壓力表等級：2.5級； ⑧重量：2.3Kg。 錨桿測力計是什么原理? 錨桿測力計是測定錨桿受力變化的儀器，通過測量液壓枕油壓確定錨桿尾部承受的載荷。通過對錨桿的監測，以便對錨桿支護質量進行監控，從而達到對巷道圍巖應力的監控。 工作原理： 將液壓枕置于錨桿托板下方，錨桿受力擠壓托板，托板將壓力傳遞到液壓枕上，引起液壓枕內油壓增加，壓力表讀出壓力值。經過簡單換算，即得到錨桿尾部承受的拉力。 |
礦用錨桿（索）測力計主要技術參數
項目 | 型 號 | ||||
MCZ－100 | MCZ－200 | MCZ－300 | MCZ－400 | MCZ－500 | |
量程 | 0~100KN | 0~200KN | 0~300KN | 0~400KN | 0~500KN |
精度 | ≤2.5% | ≤2.5% | ≤2.5% | ≤2.5% | ≤2.5% |
中心孔徑 | 26mm | 26mm | 26mm | 26mm | 26mm |
活塞面積 | 18cm2 | 35cm2 | 54cm2 | 77cm2 | 88cm2 |
重量 | 2.0Kg | 3 Kg | 4.5 Kg | 5 Kg | 6 Kg |
顯示方式 | 機械指針式和數顯數字。根據用戶需要可定做。 | ||||
