單體液壓支柱保壓試驗機

DK-3C型單體支柱保壓試驗機

一、概 述

泰安市華納機電設備有限公司生產的單體液壓支柱保壓試驗機集單片微機、數據采集、數據存儲、遠程通訊于一體，與相應的傳感器配套，使其具有技術先進、操作簡單、可實現微機管理（數據存儲與報表打?。┑忍攸c(diǎn)。是支柱生產廠家、維修中心,各局、礦維修車間等部門的理想選擇。該儀器已于1989年12月由中國統配煤礦總公司技術發展局組織鑒定，評為“國內先進水平”、“填補我國空白”，實現了支柱密封質量檢驗的現代化、科學化，從定量的角度自動、‘快速’、準確的檢驗支柱，使質檢效率大大地提高，保證了支柱的密封質量（本儀器獲國家專利，專利號：89 2 10908.4）。1992年2月,中煤總公司技術發展局正式下文 [中煤總技新技字（1992）第014號] 推廣這一儀器，經10多個省局、礦、廠十幾年的使用，充分體現和證明了該儀器的優越性能。

單體支柱保壓試驗機采用電阻應變式測力傳感器作為支柱的測力元件，該傳感器具有結構簡單，抗振穩定性好，靈敏度高，線性好等特點，整個系統抗干擾能力強，工作可靠，操作簡單，測量精度高，檢測速度快，安裝方便。

二、工作原理

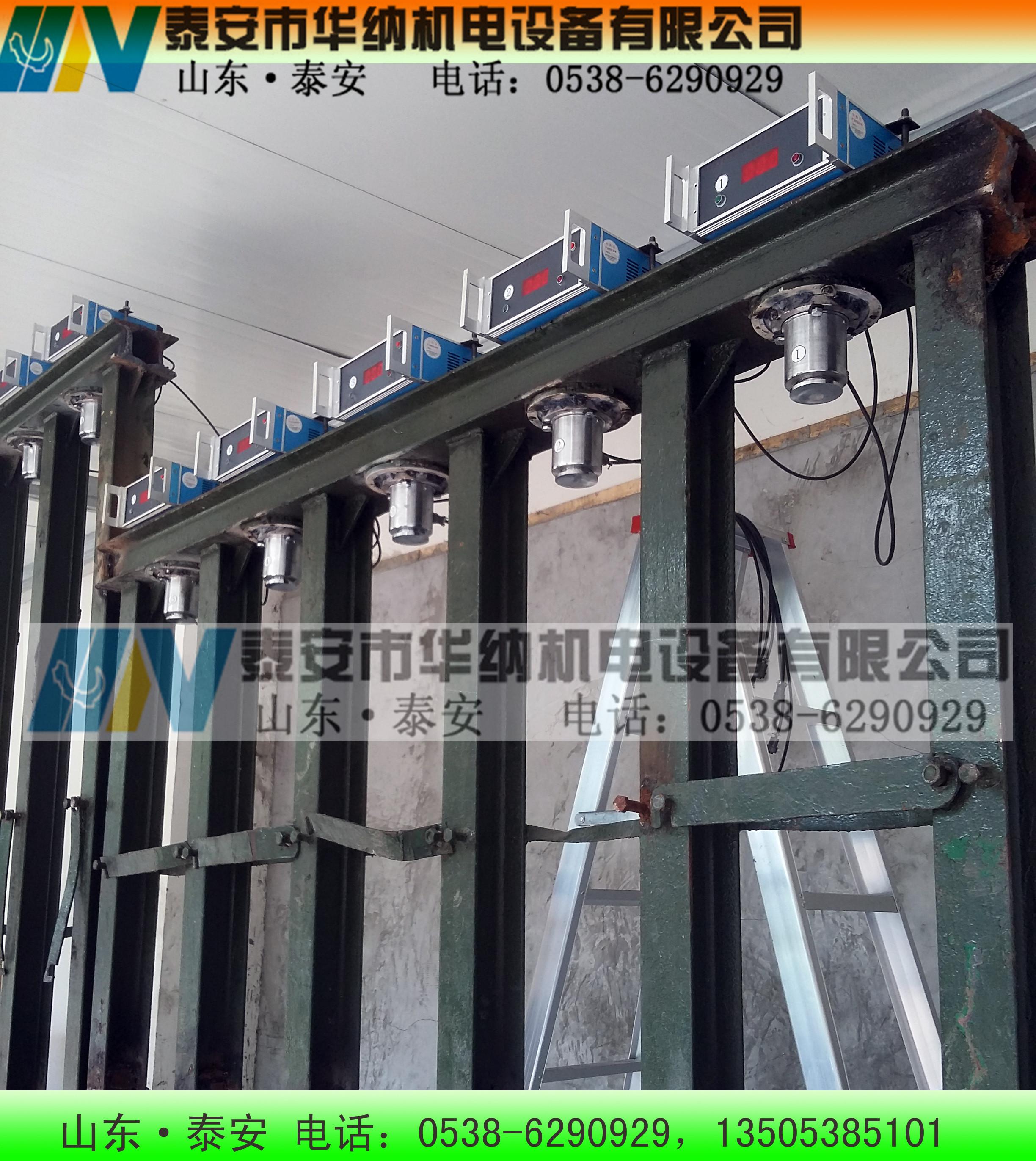

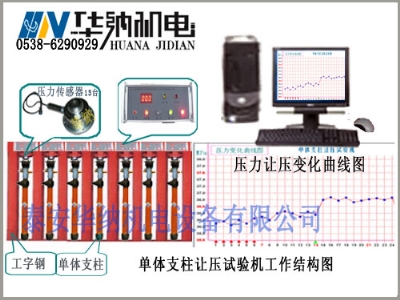

本儀器由YL—35型電阻應變式壓力傳感器15只、DZRY-D型檢測主機、壓力適時顯示器、電腦、三星激光打印機等組成。

壓力傳感器將支柱壓力轉化為電壓信號，壓力P與電壓信號U之間關系為：

P = KU       (1)

式中： K為壓力盒常數，由率定表給出。

檢測主機把檢測到的電壓信號U按（1）式轉換為壓力P由打印機打印出來，并把檢測結果存入檢測主機的內存。

IBM微機通過遠程通訊收發器與檢測主機進行通訊，并利用數據管理軟件完成對檢測支柱的管理功能。

通過打印機可打印單體支柱壓力讓壓變化曲線圖，是單體支柱維修車間、單體支柱生產企業對支柱進行合格試驗的主要依據儀器。泰安市華納機電設備有限公司提供技術支持，負責安裝培訓，指導使用等。
