拆柱機

CZ—II—2.5/3.5型單體液壓支柱拆柱機

單體液壓支柱拆柱機是單體液壓支柱專用拆柱設備，它能拆卸銹蝕嚴重，用現有設備很難拆卸的支柱，并使拆柱過程基本上實現了機械化，加快拆柱和維修進程，是國內較好的一種拆柱設備。能完成三用閥、底座、手把體、頂蓋及活柱體的拆卸任務，實現了一機多能。

主要技術參數：

①可拆卸支柱缸徑（內徑100 mm，

②可拆卸支柱高度1400～2500mm，

③泵站壓力：14.7MPa，

④流 量＞40升/分，

⑤工作介質：含5%M10或MT的乳化液，

⑥外形尺寸（長×寬×高）： 3800×1530×840mm，

⑦主電機功率5KW。

拆柱機的操作程序

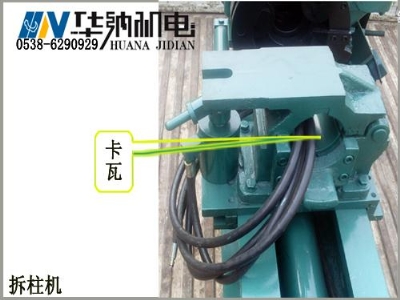

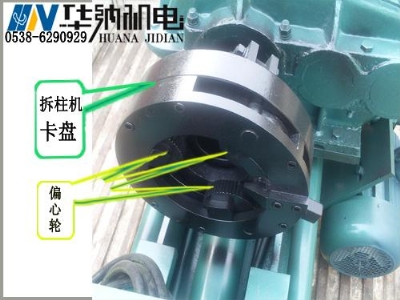

1、卸底座鋼絲：將支柱置于卡盤和液壓卡頭中，利用自動卡盤夾緊底座，操作尾片閥使夾柱油缸夾緊油缸，然后啟動主電機，減速器主軸帶動調心卡盤連同底座運動，使底座和油缸間產生相對運動，隨著主軸轉動，自動調心卡盤越卡越緊，從而防止卡盤與底座打滑。底座與油缸間松動后，拔出連接鋼絲，反向啟動主電機，卡盤自動松開底座，操作尾片閥松開夾緊油缸，完成底座鋼絲拆卸。

2、卸手把體：用卡盤夾緊支柱油缸（為防止油缸變形，底座暫時不退下）。把手把體卡在液壓卡頭擋塊上，使手把體不能轉動，啟動主電機，卡盤帶動油缸轉動，使油缸與手把體間產生相對轉動，松開后拔下手把體連接缸絲，然后反向啟動主電機，使卡盤松開，完成手把體拆卸。

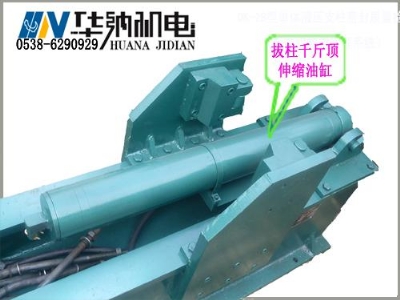

3、頂蓋：卸頂蓋之前需先卸掉底座，即用液壓夾頭夾緊支柱油缸，操作中片閥，使拔柱千斤頂帶動滑車、活柱體，將底座從油缸中頂出，并把底座從復位彈簧上摘下，反向操作中片閥，使活柱頂蓋移至卸蓋裝置擋塊右側停止，用擋塊卡住頂蓋，操作中片閥，使拔柱千斤頂帶動導向滑車，活柱體并同時在伸縮套筒缸的推動下，向床頭方向移動，頂蓋即從活柱體上脫落。

4、卸活柱體：頂蓋卸下后（或不需更換頂蓋著）操作中片閥，直至活柱體從油缸中拔出，停止供液，然后操作尾片閥，松開夾緊油缸取下支柱油缸。支柱拆卸過程至此結束。
